অষ্টভুজাকার ট্যাপার জিরো পয়েন্ট ক্ল্যাম্পিং সিস্টেম | CNC লেদ নমনীয় মেশিনিং আপগ্রেড এবং ঘরোয়া ওয়ার্কহোল্ডিং সমাধান

ভূমিকা

উচ্চ-মিশ্র এবং ছোট-ব্যাচ মিশ্র উত্পাদন আধুনিক মেশিনিং শিল্পে মূলধারার অপারেশন মোড হয়ে উঠেছে। CNC অনুভূমিক লেদ এবং টার্ন-মিল সেন্টারগুলি সাধারণত সাধারণ ওয়ার্কফ্লো সীমাবদ্ধতার মুখোমুখি হয়, যার মধ্যে ক্লান্তিকর ফিক্সচার পরিবর্তন, সময়-সাপেক্ষ ম্যানুয়াল অ্যালাইনমেন্ট, অস্থির ক্ল্যাম্পিং নির্ভুলতা, কাজের পদ্ধতি জুড়ে অসঙ্গত বেঞ্চমার্ক রেফারেন্স এবং স্বয়ংক্রিয় উত্পাদন লাইনের সাথে কম সামঞ্জস্যতা।
প্রথাগত চক ক্ল্যাম্পিং সলিউশনের জন্য একটি একক ফিক্সচার প্রতিস্থাপনের জন্য 20 থেকে 40 মিনিটের প্রয়োজন হয়, যার ফলে মেশিনের রানটাইম দক্ষতা অপর্যাপ্ত হয়। পাতলা দেয়ালযুক্ত এবং নির্ভুল ওয়ার্কপিসগুলি প্রায়শই ক্ল্যাম্পিং বিকৃতি এবং দুর্বল মাত্রিক সামঞ্জস্যের শিকার হয়, স্থিতিশীল স্বয়ংক্রিয় ভর উত্পাদন এবং অনুপস্থিত লাইট-আউট মেশিনিং সীমাবদ্ধ করে।
এই সাধারণ শিল্প বাধাগুলি সমাধান করার জন্য, SET স্বাধীনভাবে অনুভূমিক লেদ প্রক্রিয়াকরণের জন্য একটি ডেডিকেটেড অষ্টভুজাকার টেপার জিরো পয়েন্ট ক্ল্যাম্পিং সিস্টেম তৈরি করেছে। দ্বৈত-পার্শ্বযুক্ত অষ্টভুজাকার সীমাবদ্ধতার অবস্থান, সর্বজনীন মডুলার ইন্টারফেস, বুদ্ধিমান সনাক্তকরণ এবং স্বয়ংক্রিয় পরিস্কার ফাংশন, সেইসাথে উচ্চ-শক্তির ভারী-লোড কাঠামোর বৈশিষ্ট্যযুক্ত, সিস্টেমটি প্রমিত, উচ্চ-নির্ভুলতা এবং দ্রুত-পরিবর্তনযোগ্য নমনীয় ওয়ার্কহোল্ডিং সমাধান সরবরাহ করে। এটি আমদানি করা হাই-এন্ড ফিক্সচারের একটি নির্ভরযোগ্য গার্হস্থ্য বিকল্প হিসাবে কাজ করে, যা স্বয়ংচালিত, মহাকাশ, নির্ভুল যন্ত্রপাতি এবং অন্যান্য উচ্চ-মান যন্ত্রের পরিস্থিতির জন্য ব্যাপকভাবে প্রযোজ্য।

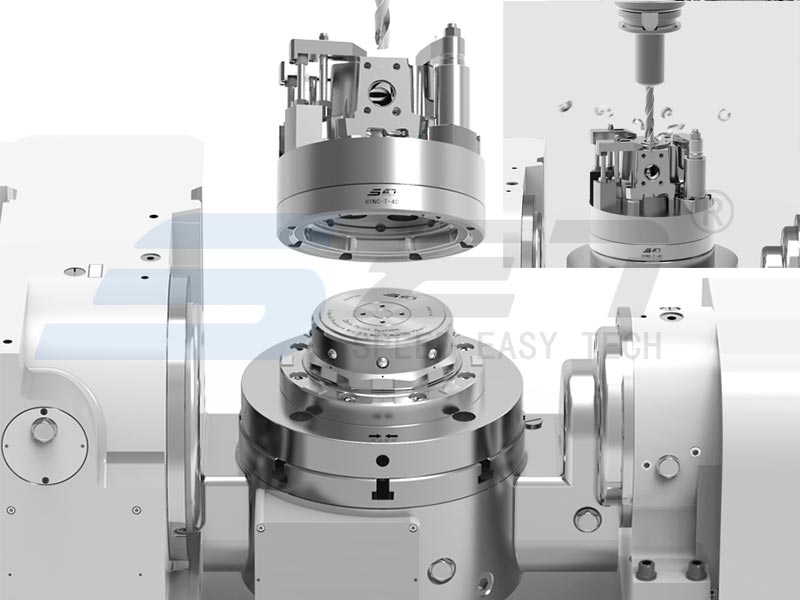

CNC Lathe Flexible Machining Upgrade

1. ঐতিহ্যগত অনুভূমিক লেদ ক্ল্যাম্পিংয়ের মূল সীমাবদ্ধতা

প্রচলিত ম্যানুয়াল, হাইড্রোলিক এবং বায়ুসংক্রান্ত স্প্লিট ফিক্সচারে ইউনিফাইড বেঞ্চমার্ক স্ট্যান্ডার্ড এবং দ্রুত পরিবর্তনের কাঠামোর অভাব রয়েছে, যা নমনীয় মিশ্র উত্পাদনের জন্য দুর্বল অভিযোজনযোগ্যতার দিকে পরিচালিত করে। পাঁচটি সাধারণ প্রক্রিয়াকরণ চ্যালেঞ্জ নিম্নরূপ সংক্ষিপ্ত করা হয়:
কম পরিবর্তন দক্ষতা এবং অপর্যাপ্ত মেশিন ব্যবহার
ঐতিহ্যগত ফিক্সচার প্রতিস্থাপনের মধ্যে বারবার বিচ্ছিন্নকরণ, ম্যানুয়াল ডায়াল নির্দেশক প্রান্তিককরণ এবং টুল পুনরায় সেট করা জড়িত। প্রতিটি পরিবর্তন প্রক্রিয়া 20 থেকে 40 মিনিট সময় নেয়, ঘন ঘন মডেল স্যুইচ করার সময় কার্যকর কাটিয়া সময় দখল করে। বেশিরভাগ মেশিনিং ওয়ার্কশপগুলি প্রচলিত ক্ল্যাম্পিং মোডের অধীনে 60% এর নিচে মেশিন ব্যবহারের হার বজায় রাখে।
উচ্চ ম্যানুয়াল নির্ভরতা এবং অস্থির ব্যাচ নির্ভুলতা
ক্ল্যাম্পিং এবং পজিশনিং গুণমান ম্যানুয়াল ক্রমাঙ্কনের উপর অনেক বেশি নির্ভর করে, যা অনিবার্যভাবে মানুষের ত্রুটি তৈরি করে। পাতলা দেয়ালযুক্ত খাদ অংশ এবং নির্ভুল ডিস্ক উপাদানগুলি ক্ল্যাম্পিং বিকৃতির প্রবণতা রয়েছে, যার ফলে ব্যাচের মাত্রা ছড়িয়ে ছিটিয়ে রয়েছে এবং তুলনামূলকভাবে উচ্চ ত্রুটিপূর্ণ হার।
রেফারেন্স অফসেট এবং পদ্ধতি জুড়ে সঞ্চিত ত্রুটি
মাল্টি-স্টেশন স্থানান্তরের সময় ওয়ার্কপিসগুলির বারবার ক্ল্যাম্পিং এবং পজিশনিং প্রয়োজন। ক্রমাগত বেঞ্চমার্ক বিচ্যুতি সুপারপোজড প্রসেসিং ত্রুটি সৃষ্টি করে, ক্রমাগত উচ্চ-নির্ভুলতা মেশিনিংয়ের জন্য নির্ভুলতা প্রয়োজনীয়তা পূরণ করতে ব্যর্থ হয়।
অ-সর্বজনীন ইন্টারফেস স্বয়ংক্রিয় আপগ্রেডিং সীমাবদ্ধ করে
প্রথাগত ফিক্সচারগুলি সমন্বিত পরিচ্ছন্নতা এবং আসন সনাক্তকরণ ফাংশন ছাড়াই অ-মানক ডকিং কাঠামো গ্রহণ করে, যা রোবোটিক লোডিং এবং আনলোডিং সিস্টেমের সাথে মেলানো কঠিন করে তোলে এবং অনুপস্থিত বুদ্ধিমান উত্পাদনের উপলব্ধিকে ব্লক করে।
ভারী-লোড মেশিনের জন্য অপর্যাপ্ত ক্ল্যাম্পিং অনমনীয়তা
প্রচলিত ফিক্সচারে সীমিত শিয়ার রেজিস্ট্যান্স সহ সাধারণ সীমাবদ্ধতা কাঠামো রয়েছে। ভারী স্টক অপসারণের সময় ওয়ার্কপিসগুলি কম্পন এবং সামান্য স্থানচ্যুতি প্রবণ হয়, সামগ্রিক মেশিনিং স্থিতিশীলতা হ্রাস করে।

2. সিস্টেম স্ট্রাকচার এবং কাজের নীতি

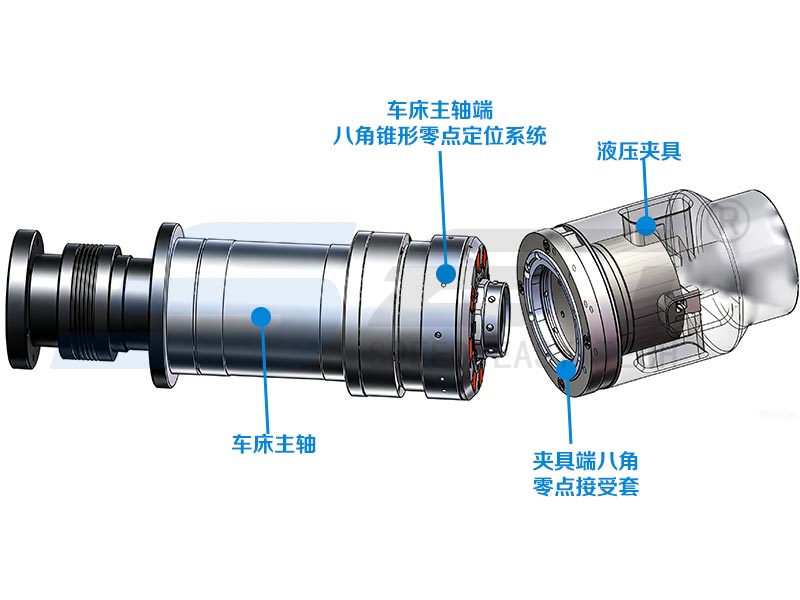

8-10 ইঞ্চি অনুভূমিক লেদ চাকের জন্য কাস্টমাইজ করা, SET অষ্টভুজাকার টেপার জিরো পয়েন্ট ক্ল্যাম্পিং সিস্টেমে একটি স্পিন্ডল-এন্ড ক্ল্যাম্পিং অ্যাকচুয়েটর এবং একটি ফিক্সচার-এন্ড রিসিভিং স্লিভ রয়েছে, যা হাইড্রোলিক, ম্যানুয়াল এবং বায়ুসংক্রান্ত স্ট্যান্ডার্ড চক ফিক্সচারের সাথে সামঞ্জস্যপূর্ণ।
ক্ল্যাম্পিং অ্যাকচুয়েটরটি মেশিনের টাকুতে স্থির করা হয়েছে, যখন রিসিভিং স্লিভটি ফিক্সচারের শেষ মুখে একত্রিত করা হয়েছে। লেদ স্পিন্ডেল ড্রবার দ্বারা চালিত, সিস্টেমটি স্বয়ংক্রিয় ফিক্সচার খোলার, বন্ধ করা এবং ম্যানুয়াল সামঞ্জস্য ছাড়াই সুনির্দিষ্ট ক্ল্যাম্পিং উপলব্ধি করে, বিভিন্ন ধরণের ফিক্সচারের দ্রুত বিনিময়কে সমর্থন করে।
মূল ইউনিট একটি অষ্টভুজাকার টেপার স্ব-কেন্দ্রিক দ্বৈত-পার্শ্বযুক্ত সীমাবদ্ধতা কাঠামো গ্রহণ করে। মাল্টি-সারফেস ফিটিং সীমিত নকশা শিয়ার প্রতিরোধের উন্নতি করে এবং অবস্থানের দৃঢ়তা এবং অপারেশনাল স্থায়িত্বকে ব্যাপকভাবে উন্নত করে। পুল অশ্বপালনের ব্যাস এবং পিস্টন ফোর্স ট্রান্সমিশন স্ট্রাকচার অপ্টিমাইজ করে, অভ্যন্তরীণ লকিং স্টিল বল আউটপুট ইউনিফর্ম এবং স্থিতিশীল ক্ল্যাম্পিং ফোর্স উচ্চ-নির্ভুলতা এবং অনমনীয় অবস্থান কর্মক্ষমতা নিশ্চিত করে।
থ্রু-হোল ইনডেক্সড পুল স্টাড দিয়ে সজ্জিত, সিস্টেমটি চাকের ভিতরে এমবেড করা দীর্ঘ এবং অতি-উচ্চ ওয়ার্কপিস ইনস্টলেশন সমর্থন করে। এটি কার্যকরভাবে বিশেষ-আকৃতির উপাদানগুলির জন্য অস্থির ক্ল্যাম্পিং সমস্যার সমাধান করে এবং বড়-ভ্রমণ এবং উচ্চ-অনমনীয়তা যন্ত্রের চাহিদাগুলির সাথে খাপ খায়।

3. মূল প্রযুক্তিগত সুবিধা

3.1 উচ্চতর দৃঢ়তা এবং স্থিতিশীলতার সাথে মাইক্রোন-স্তরের অবস্থান নির্ভুলতা

অষ্টভুজাকার টেপার সেলফ-সেন্টারিং এবং মাল্টি-পয়েন্ট স্টিল বল লকিং ডুয়াল সীমাবদ্ধতাকে একত্রিত করে, সিস্টেমটি 0.005 মিমি এর মধ্যে স্থিতিশীল পুনরাবৃত্তি অবস্থান নির্ভুলতা প্রদান করে, ম্যানুয়াল অ্যালাইনমেন্ট ত্রুটিগুলি এবং বারবার ক্ল্যাম্পিং পদ্ধতি থেকে সঞ্চিত বিচ্যুতি দূর করে।
দ্বৈত-পার্শ্বযুক্ত সীমাবদ্ধতা কাঠামো শক্তিশালী শিয়ার প্রতিরোধের প্রদান করে, ভারী কাটার সময় কম্পন বা স্থানচ্যুতি ছাড়াই স্থিতিশীল ক্ল্যাম্পিং অবস্থা বজায় রাখে। এটি সম্পূর্ণরূপে উচ্চ-নির্ভুলতা এবং উচ্চ-লোড প্রক্রিয়াকরণ পরিস্থিতির সাথে খাপ খায়, যার মধ্যে মহাকাশের পাতলা-প্রাচীরের অংশ, নির্ভুল শ্যাফ্ট উপাদান এবং ভারী ফোরজিংস রয়েছে।

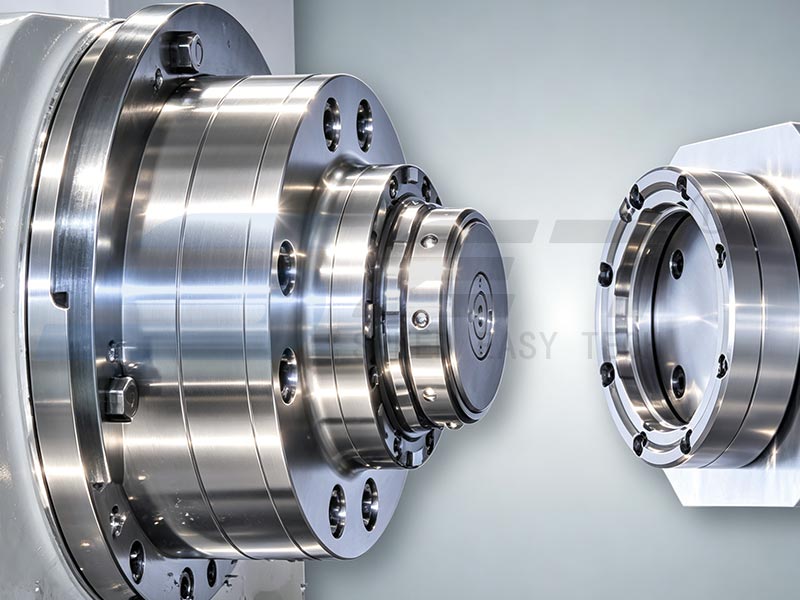

CNC Lathe Flexible Machining Upgrade

3.2 মিনিট-স্তরের দ্রুত পরিবর্তনের জন্য ইউনিভার্সাল স্ট্যান্ডার্ড ইন্টারফেস

ইউনিফাইড ইউনিভার্সাল ফিক্সচার ইন্টারফেস সম্পূর্ণ-সিরিজের অনুভূমিক লেদ চক ফিক্সচারের সাথে সামঞ্জস্যপূর্ণ। দ্রুত ফিক্সচার স্যুইচিংয়ের জন্য কোনও মেশিন টুল পরিবর্তনের প্রয়োজন নেই। সিস্টেমটি অফলাইন প্রিসেটিং সমর্থন করে, শুধুমাত্র সাধারণ ডকিং এবং মেশিন টুলগুলিতে লক করা প্রয়োজন।
একক ফিক্সচার পরিবর্তনের সময় 1-3 মিনিটে সংক্ষিপ্ত করা হয়, কার্যকরভাবে মেশিনের নিষ্ক্রিয় সময় হ্রাস করে এবং বহু-বিচিত্র মিশ্র ব্যাচ উত্পাদনের জন্য উত্পাদন নমনীয়তা উল্লেখযোগ্যভাবে উন্নত করে।

3.3 মনুষ্যবিহীন উৎপাদনের জন্য ইন্টেলিজেন্ট ডিটেকশন এবং এয়ার-ব্লো ক্লিনিং

বিল্ট-ইন এয়ার টাইটনেস ডিটেকশন সেন্সরগুলি বাস্তব সময়ে ফিক্সচার ফিটিং এবং লকিং স্ট্যাটাস নিরীক্ষণ করে, কার্যকরভাবে অসম্পূর্ণ ক্ল্যাম্পিং এবং লুজ ক্ল্যাম্পিং ঝুঁকি এড়ায়। ইন্টিগ্রেটেড এয়ার-ব্লো ক্লিনিং স্ট্রাকচার স্বয়ংক্রিয়ভাবে পজিশনিং সারফেস থেকে আয়রন চিপস এবং ধুলো অপসারণ করে, অবশিষ্ট দূষকগুলির কারণে নির্ভুলতা বিচ্যুতি রোধ করে।
সিস্টেমটি স্বয়ংক্রিয় লোডিং এবং আনলোডিং সরঞ্জামগুলির সাথে 24-ঘন্টা অবিচ্ছিন্ন অযৌক্তিক মেশিনিং এবং বিরামবিহীন ডকিং সমর্থন করে, বুদ্ধিমান লাইট-আউট ওয়ার্কশপের জন্য একটি শক্ত ভিত্তি স্থাপন করে।

3.4 দীর্ঘমেয়াদী উচ্চ-তীব্রতা উত্পাদনের জন্য শক্তিশালী ভারী-শুল্ক কাঠামো

ভারী ধাতু কাটার পরিবেশের জন্য বিশেষভাবে অপ্টিমাইজ করা হয়েছে, মূল শক্তি-বহনকারী উপাদানগুলিকে উন্নত প্রভাব প্রতিরোধ এবং ক্লান্তি প্রতিরোধের সাথে কাঠামোগতভাবে আপগ্রেড করা হয়েছে। সিস্টেমটি লক্ষ লক্ষ স্থিতিশীল লকিং চক্রকে সমর্থন করে, দীর্ঘমেয়াদী উচ্চ-লোড ক্রমাগত উত্পাদনের সময় স্থিতিশীল কাঠামোগত কর্মক্ষমতা এবং সামঞ্জস্যপূর্ণ নির্ভুলতা বজায় রাখে।

3.5 ক্রস-প্রক্রিয়া নমনীয় স্থানান্তরের জন্য ইউনিফাইড বেঞ্চমার্ক সিস্টেম

সিস্টেমটি মেশিনিং, ক্রমাঙ্কন এবং পরিদর্শন বেঞ্চমার্কগুলিকে একটি ইউনিফাইড স্ট্যান্ডার্ডে সংহত করে। ওয়ার্কপিসগুলি পুনরাবৃত্ত পজিশনিং ছাড়াই বিভিন্ন সরঞ্জাম এবং কাজের পদ্ধতি জুড়ে সঞ্চালিত হতে পারে, জমে থাকা প্রক্রিয়াকরণ ত্রুটিগুলি দূর করে।
এটি কার্যকরভাবে পাতলা-প্রাচীরের ওয়ার্কপিস ক্ল্যাম্পিং বিকৃতি নিয়ন্ত্রণ করে এবং সামঞ্জস্যপূর্ণ ব্যাচের মাত্রিক নির্ভুলতা নিশ্চিত করে, বিচ্ছিন্ন একক-প্রক্রিয়া উৎপাদন বাধা ভেঙে দেয় এবং নমনীয় সমাবেশ লাইন উত্পাদন বিন্যাসের সাথে খাপ খায়।

CNC Lathe Flexible Machining Upgrade

4. পরিমাপযোগ্য অন-সাইটে আবেদনের সুবিধা

ব্যবহারিক কর্মশালার অ্যাপ্লিকেশন ডেটা SET অষ্টভুজাকার টেপার জিরো পয়েন্ট ক্ল্যাম্পিং সিস্টেম গ্রহণ করার পরে ব্যাপক উত্পাদন অপ্টিমাইজেশান যাচাই করে:
উন্নত পরিবর্তনের দক্ষতা এবং মেশিনের ব্যবহার
ম্যানুয়াল সারিবদ্ধকরণ এবং টুল সেটিং পদ্ধতিগুলি বাদ দেওয়া হয়, নন-কাটিং সহায়ক সময় 90% এর বেশি হ্রাস করে। গড় মেশিন ব্যবহারের হার 85% এর উপরে বেড়েছে, সামগ্রিক কর্মশালার উত্পাদন ক্ষমতা 30% থেকে 55% বৃদ্ধি পেয়েছে।
স্থিতিশীল মেশিনিং নির্ভুলতা এবং ত্রুটিপূর্ণ হার হ্রাস
মাইক্রোন-স্তরের পুনরাবৃত্তি পজিশনিং ম্যানুয়াল ত্রুটিগুলি এড়ায় এবং ক্ল্যাম্পিং বিকৃতি নিয়ন্ত্রণকে অপ্টিমাইজ করে। ব্যাচ ওয়ার্কপিস মাত্রিক সামঞ্জস্য ব্যাপকভাবে উন্নত হয়েছে, কর্মশালার ত্রুটিপূর্ণ হার 50% এরও বেশি হ্রাস করে।
অটোমেশন সামঞ্জস্য লাইট-আউট উত্পাদন সমর্থন করে
স্ট্যান্ডার্ডাইজড ইন্টারফেসগুলি রোবোটিক অস্ত্র এবং AGV স্বয়ংক্রিয় হ্যান্ডলিং সিস্টেমের সাথে মেলে, ফিক্সচার স্যুইচিং, ওয়ার্কপিস ক্ল্যাম্পিং এবং ক্রমাগত মেশিনিংয়ের সম্পূর্ণ-প্রক্রিয়া অটোমেশন উপলব্ধি করে। কায়িক শ্রম বিনিয়োগ 40%-এরও বেশি হ্রাস পেয়েছে, যা স্থিতিশীল 24-ঘন্টা অনুপস্থিত বাঁক উত্পাদনকে সমর্থন করে।
খরচ-কার্যকর গার্হস্থ্য বিকল্প দীর্ঘমেয়াদী উৎপাদন ব্যয় অপ্টিমাইজ করে
সিস্টেমটি উচ্চ পর্যায়ের আমদানিকৃত ফিক্সচারের ব্যবহারিক বিকল্প হিসাবে কাজ করে, কম সংগ্রহের খরচ, সংক্ষিপ্ত ডেলিভারি চক্র এবং সুবিধাজনক বিক্রয়োত্তর রক্ষণাবেক্ষণ সহ। মডুলার উপাদানগুলি দীর্ঘ পরিষেবা জীবন প্রদান করে, কার্যকরভাবে গড় পরিচালন ব্যয় হ্রাস করে এবং প্রকল্পের রিটার্ন চক্রকে ছোট করে।

5. সম্পূর্ণ দৃশ্যকল্প অ্যাপ্লিকেশন সামঞ্জস্য

সামঞ্জস্যপূর্ণ সরঞ্জাম

8-10 ইঞ্চি চক CNC অনুভূমিক লেদ, 4-অক্ষ অনুভূমিক টার্নিং মেশিন, টার্ন-মিল কম্পোজিট সেন্টার এবং হেভি-ডিউটি অনুভূমিক লেদগুলির জন্য উপযুক্ত। এটি নতুন সরঞ্জামগুলিতে প্রাক-ইনস্টলেশন সমর্থন করে এবং বিস্তৃত বিছানা পরিবর্তন ছাড়াই পুরানো মেশিন টুলগুলির প্রযুক্তিগত রেট্রোফিটিং সমর্থন করে।

সামঞ্জস্যপূর্ণ ওয়ার্কপিস এবং উত্পাদন মোড

শ্যাফ্ট উপাদান, ডিস্ক অংশ, মহাকাশ পাতলা-প্রাচীর কাঠামোগত অংশ, গিয়ারবক্স হাউজিং এবং মোটর স্পিন্ডেল সহ বিভিন্ন নির্ভুল ঘূর্ণন অংশের জন্য প্রযোজ্য। এটি কাস্টম একক-পিস প্রক্রিয়াকরণ, ছোট এবং মাঝারি মিশ্র ব্যাচ উত্পাদন, এবং প্রমিত ভর উত্পাদন পরিস্থিতি কভার করে।

6. উপসংহার এবং শিল্প আউটলুক

অনুভূমিক লেদ নমনীয় উত্পাদন আপগ্রেডিংয়ের মূলটি ওয়ার্কপিস ক্ল্যাম্পিং বেঞ্চমার্কের মানসম্মত এবং সুনির্দিষ্ট পুনর্গঠনের মধ্যে রয়েছে। SET অষ্টভুজাকার টেপার জিরো পয়েন্ট ক্ল্যাম্পিং সিস্টেমটি চারটি মূল সুবিধার মাধ্যমে ধীর পরিবর্তন, অস্থির নির্ভুলতা, অপর্যাপ্ত ক্ল্যাম্পিং দৃঢ়তা এবং দুর্বল অটোমেশন অভিযোজনযোগ্যতা সহ সাধারণ শিল্প ব্যথার পয়েন্টগুলি সমাধান করে: অষ্টভুজাকার দ্বৈত-পার্শ্বযুক্ত সীমাবদ্ধ অবস্থান, ইউনিভার্সাল দ্রুত-পরিবর্তন ইন্টারফেস এবং উচ্চ ভারসাম্যপূর্ণ ইন্টারফেস-ইন্টারফেস কাঠামো, উচ্চ-শেষের আমদানিকৃত ফিক্সচারের জন্য নির্ভরযোগ্য গার্হস্থ্য প্রতিস্থাপন অর্জন।
বহু-বৈচিত্র্য এবং স্বল্প-ডেলিভারি উত্পাদনের শিল্প প্রবণতার বিরুদ্ধে, মানসম্মত জিরো-পয়েন্ট দ্রুত-পরিবর্তন ফিক্সচারগুলি আধুনিক অনুভূমিক লেদ উত্পাদন লাইনের জন্য অপরিহার্য সহায়ক সরঞ্জাম হয়ে উঠেছে। সমাধানটি মেশিনিং এন্টারপ্রাইজগুলিকে ওঠানামা অর্ডারের চাহিদার প্রতি নমনীয়ভাবে সাড়া দিতে, ওয়ার্কশপ অটোমেশন এবং ডিজিটালাইজেশন স্তরের উন্নতি করতে এবং নির্ভুল বুদ্ধিমান উত্পাদনে স্থিতিশীল দীর্ঘমেয়াদী প্রতিযোগিতামূলক সুবিধা তৈরি করতে সহায়তা করে।
লেদ ফিক্সচার আপগ্রেডিং চাহিদা সহ এন্টারপ্রাইজগুলি নির্দিষ্ট সরঞ্জামের মডেল, ওয়ার্কপিস স্পেসিফিকেশন এবং উত্পাদন মোডের সাথে মিলিত কাস্টমাইজড জিরো পয়েন্ট ওয়ার্কহোল্ডিং সমাধানের জন্য SET প্রযুক্তিগত দলের সাথে পরামর্শ করতে পারে৷
