কিভাবে লোকেটিং এবং অ্যালাইনমেন্ট আনুষাঙ্গিক CNC মেশিনিং নির্ভুলতা সংজ্ঞায়িত করে?

ভূমিকা: মিসালাইনমেন্টের গোপন খরচ

CNC মেশিনিং-এ, একটি উচ্চ-মূল্যের নির্ভুল উপাদান এবং একটি স্ক্র্যাপ অংশের মধ্যে পার্থক্য প্রায়ই একটি মিলিমিটারের একটি ভগ্নাংশে নেমে আসে। স্পিন্ডেল, কাটিং টুলস এবং কন্ট্রোল সিস্টেমগুলি সিংহের মনোযোগ আকর্ষণ করে, সুসংগত নির্ভুলতার অজানা নায়করা হল লোকেটিং এবং অ্যালাইনমেন্ট আনুষাঙ্গিক। এই উপাদানগুলি - থেকে জিরো পয়েন্ট লোকেটার আনুষাঙ্গিক থেকে কুইক চেঞ্জ টুল শ্যাঙ্ক সিরিজ — পুনরাবৃত্তিযোগ্য সেটআপের যান্ত্রিক মেরুদণ্ড গঠন করুন।

শিল্প তথ্য নির্দেশ করে যে অনুপযুক্তভাবে অবস্থিত ওয়ার্কপিসগুলি বহু-অক্ষ ক্রিয়াকলাপের সমস্ত মাত্রিক বিচ্যুতির প্রায় 30% জন্য দায়ী। তদ্ব্যতীত, ম্যানুয়াল অ্যালাইনমেন্ট ত্রুটিগুলি প্রতি সেটআপে 15 মিনিট পর্যন্ত যোগ করতে পারে, যা একটি উচ্চ-মিশ্র উত্পাদন চালানোর মাধ্যমে উল্লেখযোগ্য থ্রুপুট ক্ষতিতে অনুবাদ করে। এই নিবন্ধটি পদ্ধতিগত লোকেটিং সমাধানগুলির পরিমাপযোগ্য সুবিধাগুলি পরীক্ষা করার জন্য তত্ত্বের বাইরে চলে যায়, ইঞ্জিনিয়ারিং যুক্তি, কর্মক্ষমতা মেট্রিক্স এবং রক্ষণাবেক্ষণের অনুশীলনগুলি অন্বেষণ করে যা বিশ্ব-মানের মেশিনিং কোষগুলিকে বাকি থেকে আলাদা করে।

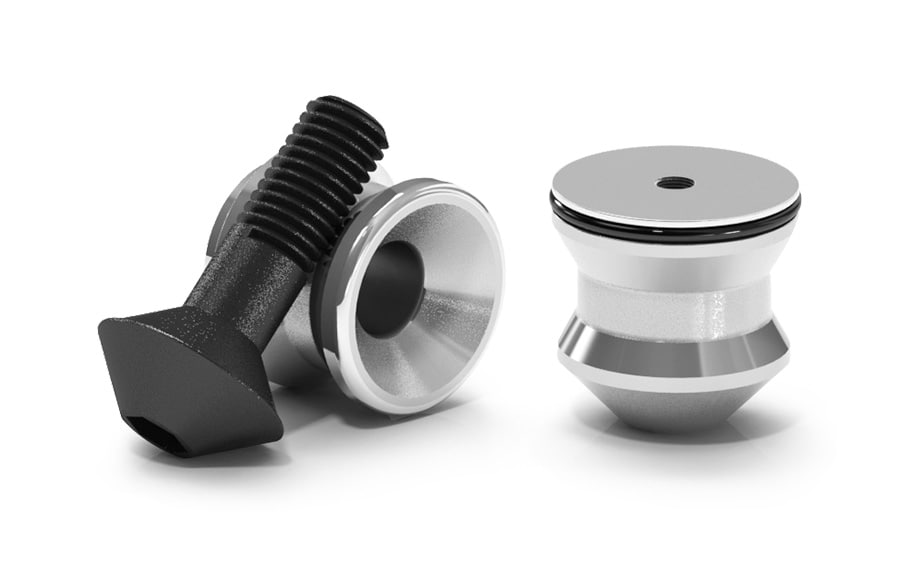

জিরো পয়েন্ট লোকেটার আনুষাঙ্গিক: পুনরাবৃত্তিযোগ্য সেটআপের ভিত্তি

আধুনিক ওয়ার্কহোল্ডিং কৌশলের মূলে, জিরো পয়েন্ট লোকেটার আনুষাঙ্গিক একটি যান্ত্রিক ডেটাম প্রদান করুন যা একাধিক সেটআপ জুড়ে অপরিবর্তনীয় থাকে। প্রচলিত ভিস বা ক্ল্যাম্প প্লেটের বিপরীতে, জিরো-পয়েন্ট সিস্টেমগুলি যথার্থ-গ্রাউন্ড লোকেটিং পিন এবং পুল-স্টাড মেকানিজম ব্যবহার করে যা সাবপ্লেট বুশিংয়ের সাথে জড়িত। এই নকশাটি নিশ্চিত করে যে প্রতিটি প্যালেট বা ফিক্সচার বারবার পরিবর্তনের পরেও মাইক্রোনের মধ্যে ঠিক একই অবস্থানে ফিরে আসে।

দুই বছরের মেয়াদে 150টি মেশিনিং সেন্টারের একটি সমীক্ষায় দেখা গেছে যে শূন্য-পয়েন্ট লোকেটিং সুবিধাগুলি সেটআপ-সম্পর্কিত স্ক্র্যাপ গড়ে 42% কমিয়েছে। আরও স্পষ্টভাবে, ম্যানুয়াল এজ-ফাইন্ডিং থেকে জিরো-পয়েন্ট রেফারেন্সিং-এ স্যুইচ করার সময় অবস্থানগত নির্ভুলতার মানক বিচ্যুতি ±0.025 মিমি থেকে ±0.006 মিমি পর্যন্ত উন্নত হয়েছে। অর্থনৈতিক প্রভাব তাৎক্ষণিক: কম পুনর্ব্যবহার, দ্রুত পরিবর্তন, এবং আত্মবিশ্বাসের সাথে লাইট-আউট উত্পাদন চালানোর ক্ষমতা।

এই বিভাগের মূল উপাদানগুলির মধ্যে রয়েছে পুল স্টাড (বা "নখ টান"), লোকেটিং হাতা এবং স্প্রিং-লোডেড প্লাঞ্জার। পুল স্টুড জ্যামিতি সরাসরি ক্ল্যাম্পিং ফোর্স ট্রান্সমিশন এবং পুনরাবৃত্তিযোগ্যতাকে প্রভাবিত করে। উচ্চ-টর্ক অ্যাপ্লিকেশনের জন্য, একটি শক্ত স্টিলের বুশিং সহ একটি মোটা-পিচ স্টাড কম্পন-প্ররোচিত মাইক্রো-আন্দোলনের জন্য উচ্চতর প্রতিরোধ প্রদান করে। এদিকে, লোকেটিং হাতাগুলি পরিধান-প্রতিরোধী ইন্টারফেস হিসাবে কাজ করে যা সাবপ্লেটটিকে পুনরায় মেশিন না করেই প্রতিস্থাপন করা যেতে পারে, দীর্ঘমেয়াদী ব্যয় দক্ষতা নিশ্চিত করে।

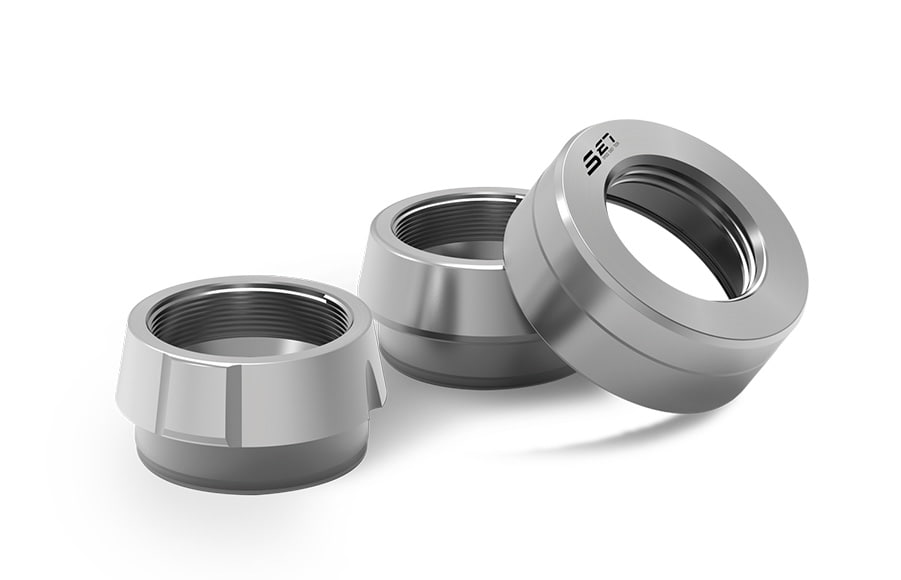

ম্যানুয়াল লোকেটিং ডিভাইস: জটিলতা ছাড়া নির্ভুলতা

যদিও স্বয়ংক্রিয় সিস্টেমগুলি বড়-ব্যাচের উত্পাদনে আধিপত্য বিস্তার করে, ম্যানুয়াল লোকেটিং ডিভাইস চাকরির দোকান, গবেষণা ও উন্নয়ন বিভাগ এবং রক্ষণাবেক্ষণ কার্যক্রমের জন্য একটি অপরিহার্য হাতিয়ার হিসেবে রয়ে গেছে। এই ডিভাইসগুলির মধ্যে রয়েছে এজ ফাইন্ডার, কোএক্সিয়াল ইন্ডিকেটর এবং ম্যাগনেটিক বেস সহ ডায়াল টেস্ট ইন্ডিকেটর। তাদের প্রাথমিক কাজ হল মেশিন স্পিন্ডেলের সাথে সম্পর্কিত একটি ওয়ার্কপিস সমন্বয় ব্যবস্থা স্থাপন করা, একটি প্রক্রিয়া যা "এজ ফাইন্ডিং" বা "সেন্টারিং" নামে পরিচিত।

আধুনিক ম্যানুয়াল লোকেটিং ডিভাইসগুলি 0.001 মিমি রেজোলিউশন দেওয়ার জন্য যান্ত্রিক বা ইলেকট্রনিক পরিবর্ধনকে অন্তর্ভুক্ত করে। উদাহরণস্বরূপ, 1.5 মিমি পরিমাপের পরিসর সহ একটি লিভার-টাইপ নির্দেশক 0.02 ডিগ্রির মতো ছোট ফিক্সচারের কৌণিক বিচ্যুতি সনাক্ত করতে পারে। একটি নির্ভুল গ্রাউন্ড রেফারেন্স সারফেসের সাথে পেয়ার করা হলে, এই টুলগুলি অপারেটরদের প্রান্তিককরণের সঠিকতা অর্জন করতে দেয় যা কিছু আধা-স্বয়ংক্রিয় সিস্টেমের প্রতিদ্বন্দ্বী।

তবুও, ম্যানুয়াল লোকেটিং ডিভাইস সীমাবদ্ধতা ছাড়া নয়। অপারেটর কৌশল, পরিবেশগত তাপমাত্রা এবং ওয়ার্কপিসের পৃষ্ঠের ফিনিস সবই চূড়ান্ত পাঠকে প্রভাবিত করে। 200 জন মেশিনিস্টের একটি সমীক্ষায় দেখা গেছে যে ম্যানুয়াল এজ ফাইন্ডার ব্যবহার করে অভিজ্ঞ অপারেটররা ±0.02 মিমি সহনশীলতার জন্য 1.33 এর Cpk অর্জন করতে পারে, যখন নবজাতক অপারেটররা সাধারণত 1.0 এর নিচে পড়ে। এটি কাঠামোগত প্রশিক্ষণের প্রয়োজনীয়তার উপর জোর দেয় এবং যেখানে সম্ভব হয়, মানব-প্ররোচিত ভিন্নতা কমাতে শূন্য-পয়েন্ট সিস্টেমের একীকরণ।

কুইক চেঞ্জ টুল শ্যাঙ্ক সিরিজ: ব্রিজিং স্পিন্ডল এবং টুল

দ কুইক চেঞ্জ টুল শ্যাঙ্ক সিরিজ টুল ম্যানেজমেন্টে একটি প্যারাডাইম পরিবর্তনের প্রতিনিধিত্ব করে। প্রথাগত কঠিন শ্যাঙ্কগুলির বিপরীতে যেগুলির সুরক্ষিত করার জন্য একটি রেঞ্চ এবং উল্লেখযোগ্য টর্কের প্রয়োজন হয়, দ্রুত-পরিবর্তন সিস্টেমগুলি একটি বল-লক, কোলেট বা হাইড্রোলিক মেকানিজম ব্যবহার করে যা 10 সেকেন্ডের মধ্যে টুল অদলবদল করতে সক্ষম করে। এই সিরিজটি বিশেষ করে হাই-স্পিড মেশিনিং (এইচএসএম) এবং মাল্টি-টারেট অপারেশনের জন্য গুরুত্বপূর্ণ, যেখানে টুল পরিবর্তনের সময় সরাসরি চক্রের সময়কে প্রভাবিত করে।

50টি মেশিনিং সেন্টার জুড়ে 12-মাসের ফিল্ড ট্রায়ালের ডেটা দেখায় যে দ্রুত-পরিবর্তন শ্যাঙ্কগুলি টুল পরিবর্তনের সময় গড় 68% কমিয়ে দেয়, প্রতি টুল 4.5 মিনিট থেকে 1.4 মিনিট। আরও গুরুত্বপূর্ণ, এই শ্যাঙ্কগুলির রানআউট নির্ভুলতা কাটিয়া প্রান্তে 0.005 মিমি মধ্যে বজায় রাখা হয়, যা সঙ্কুচিত-ফিট ধারকদের সাথে তুলনীয় কিন্তু ইন্ডাকশন গরম করার প্রয়োজন ছাড়াই। গতি এবং নির্ভুলতার এই সংমিশ্রণ তাদের রুক্ষ এবং সমাপ্তি উভয় অপারেশনের জন্য আদর্শ করে তোলে।

তুলনামূলক বিশ্লেষণ: লোকেটিং বনাম সারিবদ্ধ আনুষাঙ্গিক

যদিও প্রায়শই বিনিময়যোগ্যভাবে ব্যবহার করা হয়, লোকেটিং এবং অ্যালাইনমেন্ট আনুষাঙ্গিকগুলি স্বতন্ত্র উদ্দেশ্যে কাজ করে। লোকেটিং ডিভাইসগুলি (যেমন জিরো-পয়েন্ট লোকেটার এবং ম্যানুয়াল এজ ফাইন্ডার) মেশিনের সমন্বয় সিস্টেমের তুলনায় ওয়ার্কপিসের অবস্থান স্থাপন করে। প্রান্তিককরণ আনুষাঙ্গিক (টুল শ্যাঙ্ক এবং স্পিন্ডেল ইন্টারফেস সহ) নিশ্চিত করে যে কাটিয়া টুলটি স্পিন্ডেল অক্ষের সাথে সমাক্ষ হয় এবং টুল পাথ রানআউট ছাড়াই কার্যকর হয়।

একটি ব্যবহারিক দৃষ্টিকোণ থেকে, এই সিস্টেমগুলির মধ্যে পছন্দ উত্পাদনের পরিমাণ এবং সহনশীলতার প্রয়োজনীয়তার উপর নির্ভর করে। হাই-মিক্স লো-ভলিউম (HMLV) দোকানগুলি জিরো-পয়েন্ট লোকেটার এবং দ্রুত-পরিবর্তন শ্যাঙ্কগুলি থেকে উল্লেখযোগ্যভাবে উপকৃত হয়, কারণ তারা সেটআপ ওভারহেডকে কম করে। বিপরীতভাবে, ম্যানুয়াল লোকেটিং ডিভাইসগুলি এক-অফ প্রোটোটাইপ এবং রক্ষণাবেক্ষণ কাজের জন্য অপরিহার্য থাকে যেখানে নমনীয়তা গতির চেয়ে বেশি।

প্রান্তিককরণ যথার্থতা: স্পিন্ডল ইন্টারফেস এবং টুল সেটিং

দ spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

টুল সেটিং ডিভাইস, যেমন অফলাইন প্রিসেটর এবং ইন-মেশিন প্রোব, কাটে প্রবেশ করার আগে টুলের দৈর্ঘ্য এবং ব্যাস পরিমাপ করে এই আনুষাঙ্গিকগুলি পরিপূরক করে। যখন একটি দ্রুত-পরিবর্তন শ্যাঙ্ক এবং একটি শূন্য-পয়েন্ট ওয়ার্কহোল্ডিং সিস্টেমের সাথে একীভূত হয়, তখন পুরো প্রক্রিয়া চেইন-ওয়ার্কপিস লোডিং থেকে টুল জড়িত হওয়া পর্যন্ত-নির্ধারক হয়ে ওঠে। এটি "প্রথম অংশ-সঠিক" যন্ত্রের ভিত্তি, যেখানে পুনরাবৃত্তিমূলক সমন্বয়ের প্রয়োজনীয়তা কার্যত বাদ দেওয়া হয়।

রাডার তুলনা: লোকেটিং সিস্টেমের কর্মক্ষমতা মাত্রা

ওয়ার্কহোল্ডিং রক্ষণাবেক্ষণ এবং মডুলার ফিক্সচার উপাদান

দ longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

মডুলার ফিক্সচার উপাদানগুলি—রাইজার, অ্যাঙ্গেল প্লেট এবং সাবপ্লেটগুলি সহ—জিরো-পয়েন্ট সিস্টেমের ইউটিলিটি প্রসারিত করে। ইন্টারফেস জ্যামিতি মানক করে, এই উপাদানগুলি একটি একক মেশিনকে ডেডিকেটেড ফিক্সচারিং ছাড়াই বিভিন্ন ধরণের অংশ পরিবারকে মিটমাট করার অনুমতি দেয়। পাঁচ বছরের সময়কালে, একটি মডুলার পদ্ধতি কাস্টম-নির্মিত সমাধানগুলির তুলনায় ফিক্সচারের খরচ 40% পর্যন্ত কমাতে পারে, পাশাপাশি নতুন পণ্য প্রবর্তনের জন্য সীসা সময়কেও ছোট করে।
